TARGUS LAP CHILL MAT : SUPPORT / REFROIDISSEUR POUR PC PORTABLE

J’utilise très souvent mon PC portable posé sur mes genoux, sur le canapé, en regardant la TV. En hiver, quand il fait froid, c’est sympa de sentir la chaleur de l’ordinateur, mais en été, notamment avec ces grosses chaleur, c’est assez étouffant. J’ai super chaud aux cuisses, le PC chauffe pas mal, et c’est assez désagréable, même si je le pose sur un livre ou autre. J’ai donc acheté chez Carrefour, sur un coup de tête, ce support de PC portable qui dissipe la chaleur, et qui est agréable une fois posé sur les cuisses, le Targus Lap Chill Mat.

Vue générale :

Vue de coté :

Ce support est confortable pour les cuisses, l’inclinaison de la tablette est très bien, le dessus de la tablette est faite d’une plaque percée de multiples trous pour faciliter la dissipation de la chaleur, et faciliter l’aération par les 2 ventilateurs. Le dessus est aussi antidérapant, pour éviter que le PC glisse avec l’inclinaison. Les 2 ventilateurs sont alimentés par un câble USB à brancher sur un des ports USB du PC portable.

Pour tester cette tablette depuis quelques jours, avec des journées et des soirées bien chaudes, je peux vous dire que la chaleur est vraiment bien dissipée, le dessous du PC n’est plus du tout chaud, on sent qu’il respire mieux, ce qui est mieux pour sa longévité bien sûr. Mes cuisses ont beaucoup moins chaud aussi. Je ne regrette pas mon achat, même si 30€ c’est assez cher pour ce que c’est. Mais bon, ça reste du Targus, donc gage de qualité, enfin je pense.

J’avais aussi repéré au VIRGIN des Dock 76 à Rouen un autre support pour PC portable, un Philips avec coussin et une barre de son intégrée en façade. Il était en solde à 24€ au lieu de 80€, donc plutôt attrayant, mais j’ai préféré le Targus qui était vraiment optimisé pour un refroidir le PC portable. Voici à quoi ressemblait le Philips SDC5100 :

philips-SDC5100-coussin-support-pc-portable

Nettoyage pc

Comment nettoyer ton pc

Votre ordinateur, plus que les autres objets de la maison, accumule la poussière. Pourquoi plus ?... a cause de la ventilation, de l'air est constamment en train d'entrer et de ressortir de votre unité centrale afin de refroidir les éléments.

Après ce nettoyage physique, pensez à réaliser également un nettoyage logiciel: nettoyer, défragmenter le disque dur de windows XP

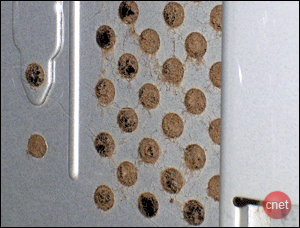

L'air circule via des orifices disposés sur l'arrière de l'ordinateur, parfois aussi sur les cotés et l'avant du boitier et grace a de multiples ventilateurs (alimentation, processeur etc...). Très rapidement la poussière obture les aérations et l'air ne circule plus ou mal:

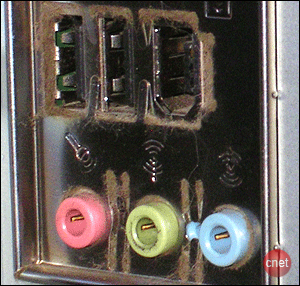

La poussière peut aussi causer des disfonctionnements en se logeant dans les differentes prises (sortie USB etc...):

Pour ce nettoyage nous aurons besoin d'un tournevis cruciforme, d'un chiffon, d'une bombe à air sec, d'un aspirateur et eventuellement d'un pinceau. La bombe a air sec, outil très pratique, est a tenir en position verticale lors de son utilisation (important)

Eteignez votre PC et débranchez la prise secteur !!
Débranchez ce qui est relié au PC (haut parleurs, écran etc...), pour vous assurer de retrouver les branchements corrects des périphériques, utilisez des pastilles de couleurs.

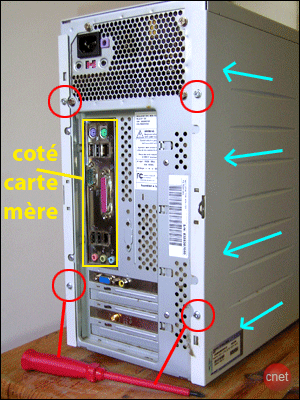

Première étape, l'ouverture du boitier se fait en général en dévissant les quatre vis du boitier à l'arrière et en faisant coulisser la plaque se situant à l'opposé de la carte mère (Regardez l'arrière du pc, les éléments sont calés d'un seul coté):

Il est courant de trouver des ordinateurs ayant des sorties USB, son etc... aussi à l'avant du boitier. Trouvez les vis qui le soutiennent ou tirez le cache vers l'avant, cet élément pouvant aussi etre encastré:

Laissez votre boitier en position verticale. Le but de la manipulation est de faire sortir la poussière du boitier, il est donc important d'utiliser la bombe à air sec en soufflant de l'interieur du boitier vers l'exterieur du boitier pour dégager les trous d'aération. Soufflez sur les différents éléments par petits coups "secs" en laissant retomber la poussière. Utilisez le pinceau et le chiffon pour les composants tel que le ventilateur et ses pales:

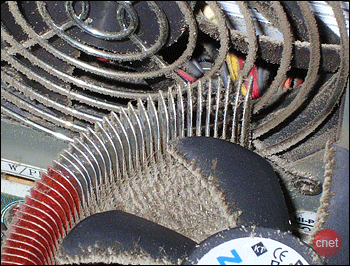

Avant

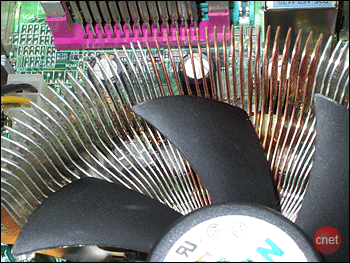

Après

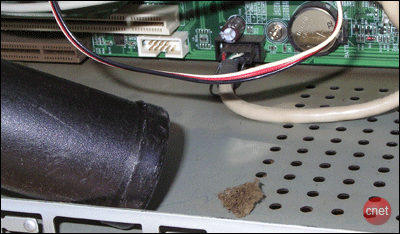

Une fois terminé et après s'etre assuré qu'aucun petit élément ne traine, aspirez délicatement la poussière qui s'est déposé sur le fond du boitier. Evitez d'utiliser l'aspirateur directement sur les composants:

Vous voila avec un PC tout propre et refroidi correctement, n'hésitez pas a réaliser cette opération régulièrement (3 a 4 fois par an).

Montage PC de A--Z

1) Montage processeur

Avant de commencer, sortez la carte mère de son emballage et disposez la sur votre plan de travail.
(insérez une serviette entre la table et la carte mère est une bonne chose)

- Soulevez la barre du socket ZIF (Zero Insertion Force).

- Insérez le processeur (sans forcer) dans le socket en veillant à bien le positionner par rapport au détrompeur
(en général un coin ou deux du processeur est dépourvu de broches et il(s) doit(vent) correspondre à celui ou ceux du socket, comme ci-dessous)

- Rabattez la barre du socket ZIF
(veillez à ce que le processeur soit solidement enfiché)

Ce qui suit est facultatif mais permet de bien établir l'échange thermique entre le processeur et le ventilateur.

- Enduisez la partie centrale et saillante du processeur d'une

fine

couche de pâte thermique

(1 goutte suffit).

2) Montage barrette mémoire

Repérez le premier emplacement mémoire grâce aux indications inscrites sur la carte mère ou sur le manuel de la carte mère.
(généralement, il est nommé DIMM1)

Ecartez les fixations pivotantes blanches, comme ci-dessous. Il y en a une de part et d'autre de l'emplacement mémoire de la carte mère

Enfichez la barrette de mémoire, sans trop forcer, en respectant les encoches pour ne pas l'inverser.
Insérez la, jusqu'à enclipsage des fixations blanches dans les encoches de la barrette mémoire.

Lors de l'enfichage, la barrette rabat automatiquement les fixations blanches.

3) Montage carte mère

Présentation d'un boîtier:
Je vous conseille de disposer le boîtier à plat sur votre plan de travail afin d'avoir un bon appui sur les différentes parties à assembler.

Installez les supports de montage (entretoises) qui maintiendront la carte mère au boîtier.
(ces derniers sont soit des clipses en plastique soit des supports en métal fournis avec le boîtier)

Insérez la carte mère dans le boîtier en prenant soin que les ports PCI/AGP, et les entrées/sorties de la carte mère soient bien alignés avec les trous à l'arrière du boîtier.

Fixez (clipses ou vis comme ci-dessous) la carte mère sur le support du boîtier.

Branchez le connecteur ATX de l'alimentation électrique provenant du boîtier, sur la carte mère, en respectant le sens.
(présence d'un détrompeur)

Branchez les connecteurs du boîtier aux broches de la carte mère (reset, power, HP, HDD led, etc…).
(les indications nécessaires aux branchements sont présentes sur le manuel de la carte mère)

Attention, il y a un sens pour brancher ces connecteurs !!!
(généralement un connecteur pour LED est pourvu d'un fil blanc ou noir qui désigne le (-) et l'autre fil de couleur, le (+))

Exemple de connecteur

Connecteurs du boîtier
speaker, led, power, etc...)

Broches de la carte mère 4) Montage disque dur

Avant toute manipulation, suivez les instructions figurant sur le disque dur pour le configurer en Master.
(généralement, les constructeurs de disque le configure ainsi par défaut)

Exemple de nappe IDE 80 broches
(attention, il se peut que les couleurs des connecteurs de la nappe soient différentes selon votre carte mère)

Connectez le connecteur en bout de nappe sur la carte mère (celui le plus éloigné des 2 autres - le bleu sur la photo du dessus -) en faisant correspondre le fil rouge de la nappe avec le "1" figurant à côté du connecteur "primary IDE" de la carte mère.

Connectez l'autre connecteur en bout de nappe sur le disque en prenant soin de positionner le fil extérieur rouge de la nappe du côté de l'alimentation du disque dur.
(toujours le fil rouge sur le "1")

Branchez le connecteur d'alimentation provenant de l'alimentation du boîtier sur le disque dur en vous fiant à la forme du connecteur (trapézoïdale) pour ne pas commettre d'erreur.

Enfichez le disque dur dans un emplacement 3.5" en prenant soin de faire correspondre les trous de visseries avec les trous du châssis du boîtier.
(il est préférable de laisser un espace entre le disque et le lecteur de disquette pour faciliter la ventilation)

Veillez aussi à faire pointer la face du disque comportant les inscriptions de configuration vers le haut comme sur les photos ci-dessous.

Vissez les quatre vis du disque sur le châssis.

Remarque:
Vous pouvez pour des raisons pratiques (boîtier étriqué) procéder tout d'abord par la fixation du disque sur le boîtier puis raccorder les différents connecteurs. 5) Montage graveur, lecteur, etc.

Dans notre exemple, j'ai choisi un graveur

Je vous conseille de le connecter sur une autre nappe IDE que celle du disque dur pour des raisons de performance.

Suivez les instructions figurant sur le périphérique (ou sur sa notice) pour le configurer en Master "MA" ou en Slave "SL" si vous souhaitez le connecter sur la même nappe que le disque dur.
(généralement, les constructeurs configurent les périphériques IDE en Master par défaut)

Connectez le connecteur en bout de nappe (celui le plus éloigné des 2 autres) sur la carte mère.
Veillez à faire correspondre le "1" de la carte mère avec le fil rouge de la nappe sur le connecteur secondaire "Secondary IDE".

Retirez l'un des caches 5 pouces 1/4 en plastique du boîtier et faîtes glisser le périphérique IDE jusqu'à faire correspondre les trous du châssis avec le périphérique.

Fixez le périphérique IDE au châssis avec quatre vis.

Connectez l'autre connecteur en bout de nappe sur le périphérique en prenant soin de positionner le fil extérieur rouge de la nappe du côté de l'alimentation du périphérique.
(toujours le fil rouge sur le "1")

Branchez le connecteur d'alimentation provenant de l'alimentation du boîtier sur le périphérique en vous fiant à la forme du connecteur (trapézoïdale) pour ne pas commettre d'erreur.

N'oubliez pas de connecter le cordon audio du lecteur CD-ROM (graveur, lecteur DVD) sur la carte mère (comme ci-dessous) ou sur votre carte son...

...puis de connecter l'autre bout au périphérique IDE.

6) Montage carte graphique

Retirez le cache métallique du boîtier face au connecteur AGP si besoin est.

i nsérez la carte dans le connecteur AGP en procédant comme ci-dessous:
(Attention: certaines carte mère sont dotées d'une languette de fixation afin d'éviter que la carte se déchausse lorsqu'on la visse au chassîs)

Vissez pour maintenir la carte

7) Montage carte PCI
Retirez le cache métallique du boîtier face au connecteur PCI si besoin est, puis présentez la carte au connecteur.

Insérez la carte dans le connecteur en faisant correspondre l'équerre de la carte avec le châssis du boîtier, sans forcer jusqu'à ce que l'équerre de la carte épouse le châssis du boîtier.

Pour des raisons de performance, je vous conseille de commencer par placer vos cartes PCI en partant de celui à côté du connecteur AGP.

Vissez pour maintenir la carte.

8) Raccordements

Maintenant que l'intérieur de votre PC est prêt, refermez le boîtier.

Redressez le et connectez la prise VGA (D-sub15) de votre moniteur sur le port VGA de votre carte graphique en vous fiant à la forme trapézoïdale du connecteur.

Puis serrez les deux molettes du connecteur.

Branchez le connecteur PS/2 de votre clavier sur le port "

"de la carte mère (généralement violet et toujours situé le plus à gauche en haut des connecteurs).
Puis insérez le connecteur PS/2 de la souris dans le connecteur"
